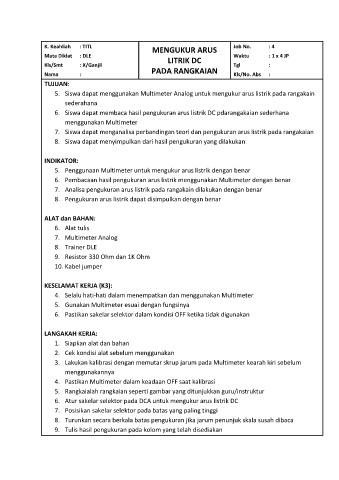

K. Keahliah : TITL Job No. : 4
MENGUKUR ARUS
Mata Diklat : DLE Waktu : 1 x 4 JP
LITRIK DC
Kls/Smt : X/Ganjil Tgl :
PADA RANGKAIAN
Nama : Kls/No. Abs :
TUJUAN:
5. Siswa dapat menggunakan Multimeter Analog untuk mengukur arus listrik pada rangakain
sederahana
6. Siswa dapat membaca hasil pengukuran arus listrik DC pdarangakaian sederhana
menggunakan Multimeter
7. Siswa dapat menganalisa perbandingan teori dan pengukuran arus listrik pada rangakaian
8. Siswa dapat menyimpulkan dari hasil pengukuran yang dilakukan

INDIKATOR:
5. Penggunaan Multimeter untuk mengukur arus listrik dengan benar
6. Pembacaan hasil pengukuran arus listrik menggunakan Multimeter dengan benar
7. Analisa pengukuran arus listrik pada rangakain dilakukan dengan benar
8. Pengukuran arus listrik dapat disimpulkan dengan benar

ALAT dan BAHAN:
6. Alat tulis

7. Multimeter Analog
8. Trainer DLE
9. Resistor 330 Ohm dan 1K Ohm
10. Kabel jumper

KESELAMAT KERJA (K3):
4. Selalu hati-hati dalam menempatkan dan menggunakan Multimeter
5. Gunakan Multimeter esuai dengan fungsinya
6. Pastikan sakelar selektor dalam kondisi OFF ketika tidak digunakan

LANGAKAH KERJA:

1. Siapkan alat dan bahan
2. Cek kondisi alat sebelum menggunakan
3. Lakukan kalibrasi dengan memutar skrup jarum pada Multimeter kearah kiri sebelum
menggunakannya
4. Pastikan Multimeter dalam keadaan OFF saat kalibrasi
5. Rangkaialah rangkaian seperti gambar yang ditunjukkan guru/instruktur
6. Atur sakelar selektor pada DCA untuk mengukur arus listrik DC
7. Posisikan sakelar selektor pada batas yang paling tinggi

8. Turunkan secara berkala batas pengukuran jika jarum penunjuk skala susah dibaca
9. Tulis hasil pengukuran pada kolom yang telah disediakan
