Batas proporsional
Batas elastis

d
Titik putus
c
tegangan Sifat plastis

Sifat elastis

Regangan tetap

0
regangan

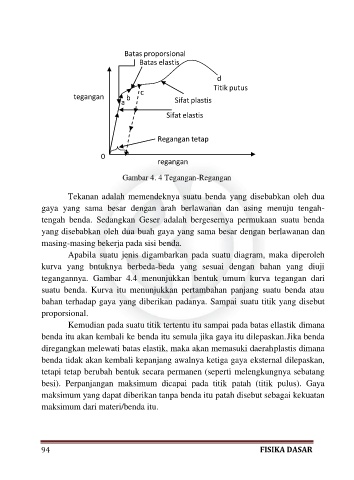

Gambar 4. 4 Tegangan-Regangan

Tekanan adalah memendeknya suatu benda yang disebabkan oleh dua
gaya yang sama besar dengan arah berlawanan dan asing menuju tengah-
tengah benda. Sedangkan Geser adalah bergesernya permukaan suatu benda
yang disebabkan oleh dua buah gaya yang sama besar dengan berlawanan dan
masing-masing bekerja pada sisi benda.
Apabila suatu jenis digambarkan pada suatu diagram, maka diperoleh
kurva yang bntuknya berbeda-beda yang sesuai dengan bahan yang diuji
tegangannya. Gambar 4.4 menunjukkan bentuk umum kurva tegangan dari
suatu benda. Kurva itu menunjukkan pertambahan panjang suatu benda atau
bahan terhadap gaya yang diberikan padanya. Sampai suatu titik yang disebut
proporsional.
Kemudian pada suatu titik tertentu itu sampai pada batas ellastik dimana
benda itu akan kembali ke benda itu semula jika gaya itu dilepaskan. Jika benda
diregangkan melewati batas elastik, maka akan memasuki daerah plastis dimana
benda tidak akan kembali kepanjang awalnya ketiga gaya eksternal dilepaskan,
tetapi tetap berubah bentuk secara permanen (seperti melengkungnya sebatang
besi). Perpanjangan maksimum dicapai pada titik patah (titik pulus). Gaya
maksimum yang dapat diberikan tanpa benda itu patah disebut sebagai kekuatan
maksimum dari materi/benda itu.
