วงจรดิจิตอล฽ละลอจิก༛ ༛ ༛บททีไ༛8༛วงจรนับ༛༛༛267

༛
ั

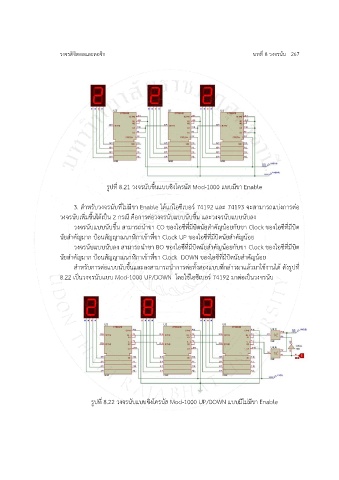

รูปทีไ༛8.21༛วงจรนับขึๅน฽บบซิง฾ครนส༛Mod-1000༛฽บบมีขา༛Enable༛
༛
຋
༛ ༛ 3.༛ส้าหรับวงจรนับทีไเมมีขา༛Enable༛เดຌ฽ก຋เอซี฼บอรຏ༛74192༛฽ละ༛74193༛จะสามารถ฽บ຋งการต຋อ
วงจรนับ฼พิไมขึๅนเดຌ฼ปຓน༛2༛กรณี༛คือการต຋อวงจรนับ฽บบนับขึๅน༛฽ละวงจรนับ฽บบนับลง༛ ༛ ༛

༛ ༛ วงจรนับ฽บบนับขึๅน༛สามารถน้าขา༛CO༛ของเอซีทีไมีบิตนัยส้าคัญนຌอยกับขา༛Clock༛ของเอซีทีไมีบิต
นัยส้าคัญมาก༛ปງอนสัญญาณนาฬิกา฼ขຌาทีไขา༛Clock༛UP༛ของเอซีทีไมีบิตนัยส้าคัญนຌอย༛ ༛༛༛ ༛
ั
ั
༛ ༛ วงจรนบ฽บบนบลง༛สามารถน้าขา༛BO༛ของเอซีทีไมีบิตนยส้าคัญนຌอยกับขา༛Clock༛ของเอซีทีไมีบิต
ั
นัยส้าคัญมาก༛ปງอนสัญญาณนาฬิกา฼ขຌาทีไขา༛Clock༛༛DOWN༛ของเอซีทีไมีบิตนัยส้าคัญนຌอย༛ ༛
༛ ༛ ส้าหรับการต຋อ฽บบนับขึๅน฽ละลงสามารถน้าการต຋อทัๅงสอง฽บบทีไกล຋าวมา฽ลຌวมา฿ชຌงานเดຌ༛ดังรูปทีไ༛
8.22༛฼ปຓนวงจรนับ฽บบ༛Mod-1000༛UP/DOWN༛༛฾ดย฿ชຌเอซี฼บอรຏ༛74192༛มาต຋อ฼ปຓนวงจรนับ༛
༛

༛
รูปทีไ༛8.22༛วงจรนับ฽บบซิง฾ครนส༛Mod-1000༛UP/DOWN༛฽บบมีเม຋มีขา༛Enable༛
ั
༛
