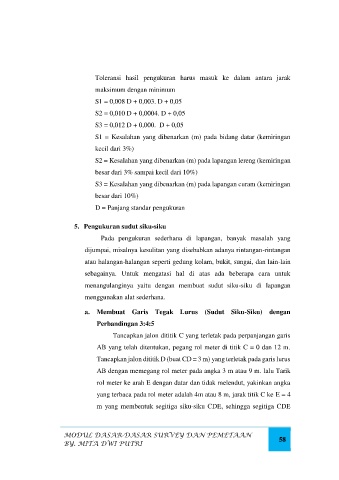

Toleransi hasil pengukuran harus masuk ke dalam antara jarak

maksimum dengan minimum
S1 = 0,008 D + 0,003. D + 0,05

S2 = 0,010 D + 0,0004. D + 0,05
S3 = 0,012 D + 0,000. D + 0,05

S1 = Kesalahan yang dibenarkan (m) pada bidang datar (kemiringan

kecil dari 3%)
S2 = Kesalahan yang dibenarkan (m) pada lapangan lereng (kemiringan

besar dari 3% sampai kecil dari 10%)

S3 = Kesalahan yang dibenarkan (m) pada lapangan curam (kemiringan
besar dari 10%)

D = Panjang standar pengukuran

5. Pengukuran sudut siku-siku
Pada pengukuran sederhana di lapangan, banyak masalah yang

dijumpai, misalnya kesulitan yang disebabkan adanya rintangan-rintangan
atau halangan-halangan seperti gedung kolam, bukit, sungai, dan lain-lain

sebagainya. Untuk mengatasi hal di atas ada beberapa cara untuk

menangulanginya yaitu dengan membuat sudut siku-siku di lapangan
menggunakan alat sederhana.

a. Membuat Garis Tegak Lurus (Sudut Siku-Siku) dengan
Perbandingan 3:4:5

Tancapkan jalon dititik C yang terletak pada perpanjangan garis
AB yang telah ditentukan, pegang rol meter di titik C = 0 dan 12 m.

Tancapkan jalon dititik D (buat CD = 3 m) yang terletak pada garis lurus
AB dengan memegang rol meter pada angka 3 m atau 9 m. lalu Tarik

rol meter ke arah E dengan datar dan tidak melendut, yakinkan angka

yang terbaca pada rol meter adalah 4m atau 8 m, jarak titik C ke E = 4
m yang membentuk segitiga siku-siku CDE, sehingga segitiga CDE
