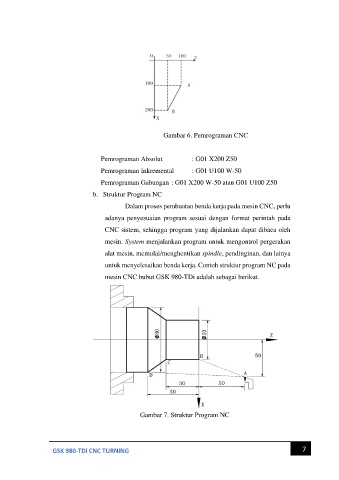

Page 17 - GSK 980-tdi CNC TURNING
P. 17
Gambar 6. Pemrograman CNC
Pemrograman Absolut : G01 X200 Z50
Pemrograman Inkremental : G01 U100 W-50
Pemrograman Gabungan : G01 X200 W-50 atau G01 U100 Z50
b. Struktur Program NC
Dalam proses pembuatan benda kerja pada mesin CNC, perlu
adanya penyesuaian program sesuai dengan format perintah pada
CNC sistem, sehingga program yang dijalankan dapat dibaca oleh
mesin. System menjalankan program untuk mengontrol pergerakan
alat mesin, memulai/menghentikan spindle, pendinginan, dan lainya
untuk menyelesaikan benda kerja. Contoh struktur program NC pada
mesin CNC bubut GSK 980-TDi adalah sebagai berikut.
Gambar 7. Struktur Program NC
GSK 980-TDi CNC TURNING 7
