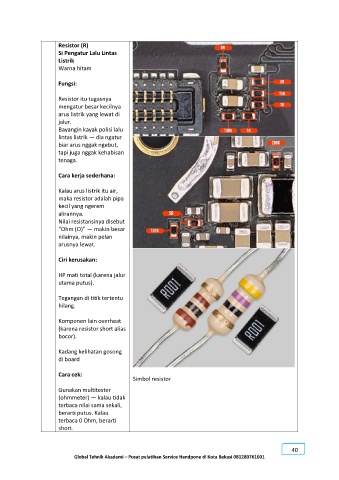

Resistor (R)
Si Pengatur Lalu Lintas
Listrik
Warna hitam
Fungsi:
Resistor itu tugasnya
mengatur besar kecilnya
arus listrik yang lewat di
jalur.
Bayangin kayak polisi lalu
lintas listrik — dia ngatur
biar arus nggak ngebut,
tapi juga nggak kehabisan
tenaga.
Cara kerja sederhana:
Kalau arus listrik itu air,
maka resistor adalah pipa
kecil yang ngerem
alirannya.
Nilai resistansinya disebut
“Ohm (Ω)” — makin besar
nilainya, makin pelan
arusnya lewat.
Ciri kerusakan:
HP mati total (karena jalur
utama putus).
Tegangan di titik tertentu
hilang.
Komponen lain overheat
(karena resistor short alias
bocor).
Kadang kelihatan gosong
di board
Cara cek:
Simbol resistor
Gunakan multitester
(ohmmeter) — kalau tidak
terbaca nilai sama sekali,
berarti putus. Kalau
terbaca 0 Ohm, berarti
short.
40
