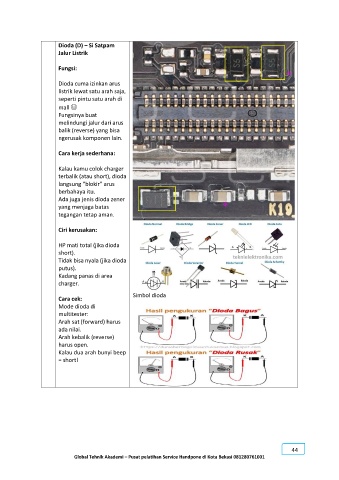

Dioda (D) – Si Satpam
Jalur Listrik
Fungsi:
Dioda cuma izinkan arus
listrik lewat satu arah saja,
seperti pintu satu arah di
mall
Fungsinya buat
melindungi jalur dari arus
balik (reverse) yang bisa
ngerusak komponen lain.
Cara kerja sederhana:
Kalau kamu colok charger
terbalik (atau short), dioda
langsung “blokir” arus
berbahaya itu.
Ada juga jenis dioda zener
yang menjaga batas
tegangan tetap aman.
Ciri kerusakan:
HP mati total (jika dioda
short).
Tidak bisa nyala (jika dioda
putus).
Kadang panas di area
charger.
Cara cek: Simbol dioda
Mode dioda di
multitester:
Arah sat (forward) harus
ada nilai.
Arah kebalik (reverse)
harus open.
Kalau dua arah bunyi beep
= short!
