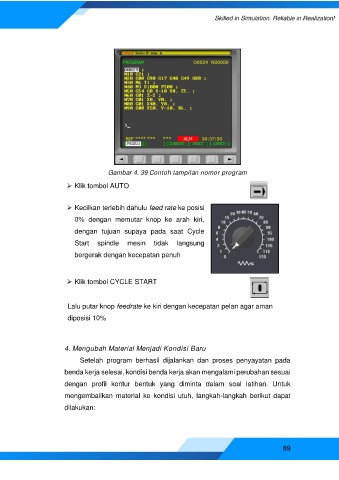

Gambar 4. 39 Contoh tampilan nomor program
➢ Klik tombol AUTO
➢ Kecilkan terlebih dahulu feed rate ke posisi
0% dengan memutar knop ke arah kiri,
dengan tujuan supaya pada saat Cycle
Start spindle mesin tidak langsung
bergerak dengan kecepatan penuh
➢ Klik tombol CYCLE START
Lalu putar knop feedrate ke kiri dengan kecepatan pelan agar aman
diposisi 10%
4. Mengubah Material Menjadi Kondisi Baru
Setelah program berhasil dijalankan dan proses penyayatan pada
benda kerja selesai, kondisi benda kerja akan mengalami perubahan sesuai
dengan profil kontur bentuk yang diminta dalam soal latihan. Untuk
mengembalikan material ke kondisi utuh, langkah-langkah berikut dapat
dilakukan:
