persediaan barang.
Tahap desain sistem dalam penelitian ini yaitu desain web persediaan barang

yang meliputi desain layout, merancang sistem usulan dengan menggunakan
UML(unified modelling language) yang terdiri dari:

1. Penerapan use case diagram

2. Penerapan activity diagram
3. Penerapan class diagram

4. Penerapan site map

4.2.1. Use Case Diagram
Use case diagram pada web persediaan barang UD. Rizka dapat dilihat

pada gambar 4.6.

login

Olah data barang

Olah data barang masuk

Olah data barang keluar

Olah data account

Olah data account
admin

Laporan data barang

logout

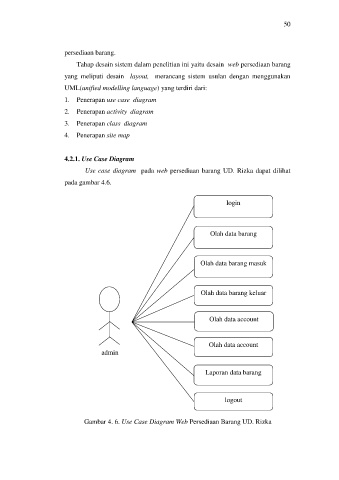

Gambar 4. 6. Use Case Diagram Web Persediaan Barang UD. Rizka
