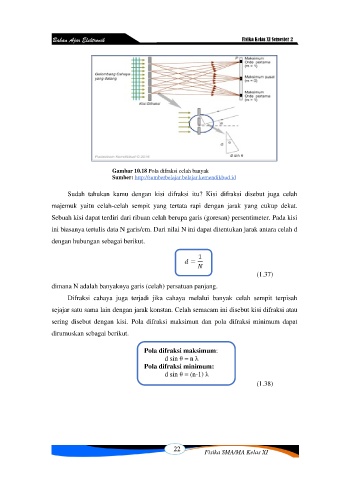

Gambar 10.18 Pola difraksi celah banyak
Sumber: http://sumberbelajar.belajar.kemendikbud.id
Sudah tahukan kamu dengan kisi difraksi itu? Kisi difraksi disebut juga celah
majemuk yaitu celah-celah sempit yang tertata rapi dengan jarak yang cukup dekat.
Sebuah kisi dapat terdiri dari ribuan celah berupa garis (goresan) persentimeter. Pada kisi
ini biasanya tertulis data N garis/cm. Dari nilai N ini dapat ditentukan jarak antara celah d
dengan hubungan sebagai berikut.
(1.37)
dimana N adalah banyaknya garis (celah) persatuan panjang.
Difraksi cahaya juga terjadi jika cahaya melalui banyak celah sempit terpisah
sejajar satu sama lain dengan jarak konstan. Celah semacam ini disebut kisi difraksi atau
sering disebut dengan kisi. Pola difraksi maksimun dan pola difraksi minimum dapat
dirumuskan sebagai berikut.
Pola difraksi maksimum:
d sin θ = n λ
Pola difraksi minimum:
d sin θ = (n-1) λ
(1.38)
