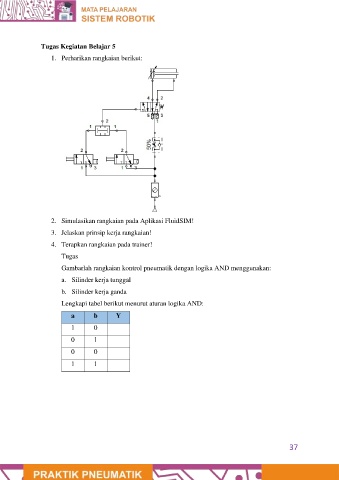

Tugas Kegiatan Belajar 5

                   1.  Perharikan rangkaian berikut:

































                   2.  Simulasikan rangkaian pada Aplikasi FluidSIM!
                   3.  Jelaskan prinsip kerja rangkaian!

                   4.  Terapkan rangkaian pada trainer!
                       Tugas

                       Gambarlah rangkaian kontrol pneumatik dengan logika AND menggunakan:
                       a.  Silinder kerja tunggal

                       b.  Silinder kerja ganda

                       Lengkapi tabel berikut menurut aturan logika AND:
                          a       b       Y

                          1       0

                          0       1
                          0       0

                          1       1
