P. 40

3. Pancing cumi-cumi otomatis


                            Satu  unit  pancing  cumi-cumi  otomatis  tersusun  atas  satu  mesin  penggulung  yang

                        dilengkapi dengan 2 roda penggulung dan 2 roda plastik pengarah. Susunan mesinnya
                        ditunjukkan  pada  Gambar  17.    Adapun  susunannya  di  atas  kapal  diilustrasikan  pada

                        Gambar 18.


                                                                                 Mesin penggulung


                                                             Roda penggulung

                             Roda plastik



                                                                     Tali pancing
                                                       Wadah



                                                         Tampak samping











                       1,48 m   0,78 m                                                                 0,47 m











                                                           Tampak atas

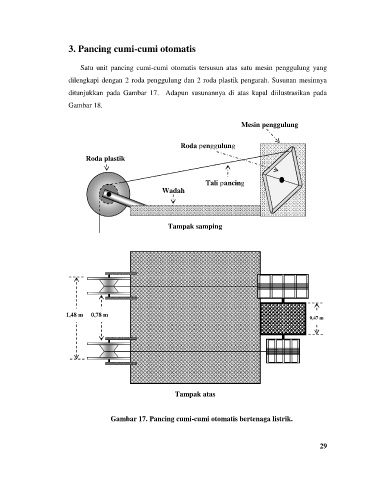

                                      Gambar 17. Pancing cumi-cumi otomatis bertenaga listrik.


                                                                                                           29
