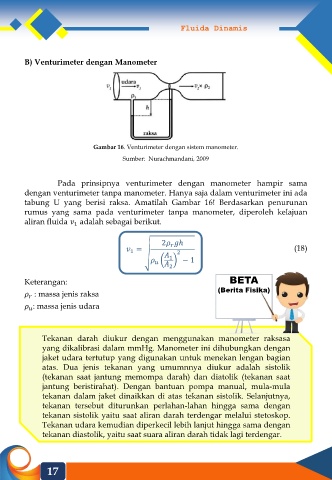

Page 28 - E-MODUL FISIKA FLUIDA DINAMIS DENGAN PENDEKATAN STEM

Fluida Dinamis

B) Venturimeter dengan Manometer

Gambar 16. Venturimeter dengan sistem manometer.

Sumber: Nurachmandani, 2009

Pada prinsipnya venturimeter dengan manometer hampir sama
dengan venturimeter tanpa manometer. Hanya saja dalam venturimeter ini ada
tabung U yang berisi raksa. Amatilah Gambar 16! Berdasarkan penurunan
rumus yang sama pada venturimeter tanpa manometer, diperoleh kelajuan
aliran fluida adalah sebagai berikut.
1

2 ℎ

= 2 (18)
1
1 − 1

2
Keterangan: BETA
(Berita Fisika)
: massa jenis raksa

: massa jenis udara

Tekanan darah diukur dengan menggunakan manometer raksasa
yang dikalibrasi dalam mmHg. Manometer ini dihubungkan dengan
jaket udara tertutup yang digunakan untuk menekan lengan bagian
atas. Dua jenis tekanan yang umumnnya diukur adalah sistolik
(tekanan saat jantung memompa darah) dan diatolik (tekanan saat
jantung beristirahat). Dengan bantuan pompa manual, mula-mula
tekanan dalam jaket dinaikkan di atas tekanan sistolik. Selanjutnya,
tekanan tersebut diturunkan perlahan-lahan hingga sama dengan
tekanan sistolik yaitu saat aliran darah terdengar melalui stetoskop.
Tekanan udara kemudian diperkecil lebih lanjut hingga sama dengan
tekanan diastolik, yaitu saat suara aliran darah tidak lagi terdengar.

17
