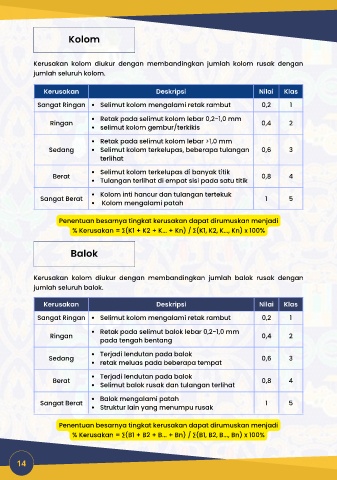

Page 14 - E-Book Panduan Pengusulan Kegiatan OPOR Bidang PKP

Kolom

Kerusakan kolom diukur dengan membandingkan jumlah kolom rusak dengan
jumlah seluruh kolom.
Kerusakan Deskripsi Nilai Klas

Sangat Ringan Selimut kolom mengalami retak rambut 0,2 1
Retak pada selimut kolom lebar 0,2-1,0 mm
Ringan 0,4 2
selimut kolom gembur/terkikis
Retak pada selimut kolom lebar >1,0 mm
Sedang Selimut kolom terkelupas, beberapa tulangan 0,6 3
terlihat
Selimut kolom terkelupas di banyak titik
Berat 0,8 4
Tulangan terlihat di empat sisi pada satu titik
Kolom inti hancur dan tulangan tertekuk
Sangat Berat 1 5
Kolom mengalami patah

Penentuan besarnya tingkat kerusakan dapat dirumuskan menjadi
% Kerusakan = ∑(K1 + K2 + K... + Kn) / ∑(K1, K2, K..., Kn) x 100%

Balok

Kerusakan kolom diukur dengan membandingkan jumlah balok rusak dengan
jumlah seluruh balok.

Kerusakan Deskripsi Nilai Klas
Sangat Ringan Selimut kolom mengalami retak rambut 0,2 1
Retak pada selimut balok lebar 0,2-1,0 mm
Ringan 0,4 2
pada tengah bentang
Terjadi lendutan pada balok
Sedang 0,6 3
retak meluas pada beberapa tempat
Terjadi lendutan pada balok
Berat 0,8 4
Selimut balok rusak dan tulangan terlihat
Balok mengalami patah
Sangat Berat 1 5
Struktur lain yang menumpu rusak
Penentuan besarnya tingkat kerusakan dapat dirumuskan menjadi
% Kerusakan = ∑(B1 + B2 + B... + Bn) / ∑(B1, B2, B..., Bn) x 100%

14
