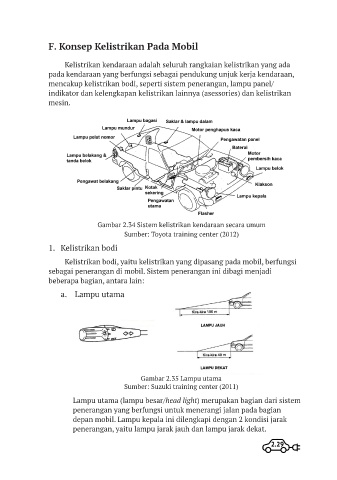

F. Konsep Kelistrikan Pada Mobil

Kelistrikan kendaraan adalah seluruh rangkaian kelistrikan yang ada
pada kendaraan yang berfungsi sebagai pendukung unjuk kerja kendaraan,
mencakup kelistrikan bodi, seperti sistem penerangan, lampu panel/
indikator dan kelengkapan kelistrikan lainnya (asessories) dan kelistrikan
mesin.

Gambar 2.34 Sistem kelistrikan kendaraan secara umum
Sumber: Toyota training center (2012)

1. Kelistrikan bodi
Kelistrikan bodi, yaitu kelistrikan yang dipasang pada mobil, berfungsi
sebagai penerangan di mobil. Sistem penerangan ini dibagi menjadi
beberapa bagian, antara lain:
a. Lampu utama

Gambar 2.35 Lampu utama
Sumber: Suzuki training center (2011)

Lampu utama (lampu besar/head light) merupakan bagian dari sistem
penerangan yang berfungsi untuk menerangi jalan pada bagian
depan mobil. Lampu kepala ini dilengkapi dengan 2 kondisi jarak
penerangan, yaitu lampu jarak jauh dan lampu jarak dekat.
