Page 14 - PERCOBAAN EMODUL ALIA
P. 14

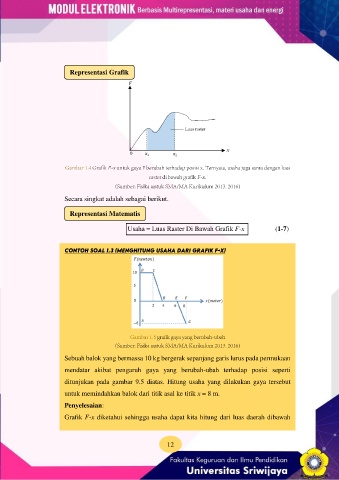

Representasi Grafik
F
Luas raster
0 1 2 x
Secara singkat adalah sebagai berikut.
Representasi Matematis
Usaha = Luas Raster Di Bawah Grafik F-x (1-7)
Sebuah balok yang bermassa 10 kg bergerak sepanjang garis lurus pada permukaan
mendatar akibat pengaruh gaya yang berubah-ubah terhadap posisi seperti
ditunjukan pada gambar 9.5 diatas. Hitung usaha yang dilakukan gaya tersebut
untuk memindahkan balok dari titik asal ke titik x = 8 m.
Penyelesaian:
Grafik F-x diketahui sehingga usaha dapat kita hitung dari luas daerah dibawah
12
