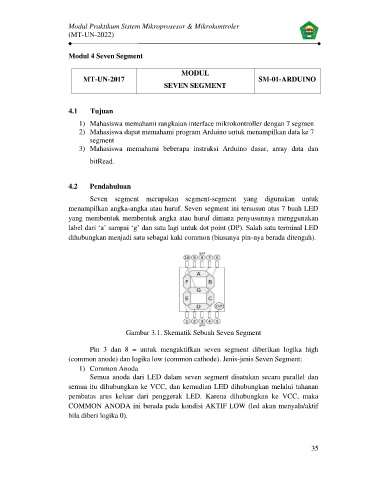

Modul 4 Seven Segment

MODUL
MT-UN-2017 SM-01-ARDUINO
SEVEN SEGMENT

4.1 Tujuan

1) Mahasiswa memahami rangkaian interface mikrokontroller dengan 7 segmen
2) Mahasiswa dapat memahami program Arduino untuk menampilkan data ke 7
segment
3) Mahasiswa memahami beberapa instruksi Arduino dasar, array data dan
bitRead.

4.2 Pendahuluan
Seven segment merupakan segment-segment yang digunakan untuk
menampilkan angka-angka atau huruf. Seven segment ini tersusun atas 7 buah LED
yang membentuk membentuk angka atau huruf dimana penyusunnya menggunakan
label dari ‘a’ sampai ‘g’ dan satu lagi untuk dot point (DP). Salah satu terminal LED
dihubungkan menjadi satu sebagai kaki common (biasanya pin-nya berada ditengah).

Gambar 3.1. Skematik Sebuah Seven Segment

Pin 3 dan 8 = untuk mengaktifkan seven segment diberikan logika high
(common anode) dan logika low (common cathode). Jenis-jenis Seven Segment:
1) Common Anoda
Semua anoda dari LED dalam seven segment disatukan secara parallel dan
semua itu dihubungkan ke VCC, dan kemudian LED dihubungkan melalui tahanan
pembatas arus keluar dari penggerak LED. Karena dihubungkan ke VCC, maka
COMMON ANODA ini berada pada kondisi AKTIF LOW (led akan menyala/aktif
bila diberi logika 0).
