Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)
Metode penyalaan digit bergantian ini dipilih karena menghemat pin dari port, karena
data masing-masing digit dikeluarkan oleh PORT yang sama.
4.3 Alat Dan Bahan
1) Trainer Mikrokontroler
2) Kabel USB
3) Kabel jumper seperlunya
4) Komputer
4.4 Petunjuk Praktikum
1) Nyalakan komputer dengan program Arduino.
2) Sambungkan Trainer mikrokontroler dengan computer menggunakan kabel
USB.
3) Sambungkan kabel-kabel jumper sesuai dengan praktikum yang dilaksanakan.
4) Ketiklah program yang diatas pada software Arduino.
5) Lakukan verifikasi terhadap program, apakah terjadi error atau tidak.
6) Jika tidak terjadi error lanjutkan dengan mengupload program ke dalam
mikrokontroler.
7) Amati hasilnya apakah sudah sesuai dengan perintah atau belum, jika belum
lakukan editing program dan kembali ke langkah 5.
8) Buatlah kesimpulan dari hasil percobaan!
4.4.1 Percobaan 1

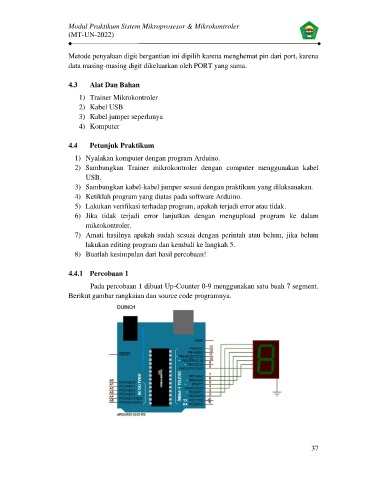

Pada percobaan 1 dibuat Up-Counter 0-9 menggunakan satu buah 7 segment.
Berikut gambar rangkaian dan source code programnya.
37
