Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
                        (MT-UN-2022)


                        Modul 5 LCD Karakter 2 x 16

                                                             MODUL
                             MT-UN-2017                                                SM-01-ARDUINO
                                                       LCD Karakter 2 x 16


                        5.1    Tujuan

                           1)  Mahasiswa memahami rangkaian interface mikrokontroller dengan LCD
                               Karakter 2 x 16
                           2)  Mahasiswa dapat memahami program Arduino untuk menampilkan data ke
                               LCD Karakter 2 x 16
                           3)  Mahasiswa memahami beberapa instruksi pada library header liquidcrystal
                           4)  Mahasiswa memahami mencetak karakter pada posisi baris dan kolom
                               tertentu

                        5.2    Pendahuluan

                               LCD  adalah  suatu  display  dari  bahan  cairan  kristal  yang  pengoprasiannya
                        menggunakan dot matriks. LCD ini digunakan  untuk menampilkan karakter-karekter
                        yang umum digunakan seperti alphabet, tanda baca, symbol-simbol dalam matematika
                        dan sebagainya. LCD ini juga memiliki kemampuan untuk menampilkan tulisan yang
                        bergeser (kiri atau kanan), menampilkan kursor serta dilengkapi dengan cahaya latar
                        menggunakan LED. LCD 2x16 digambarkan sebagai berikut:

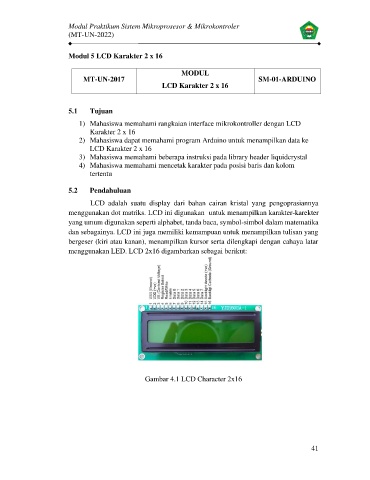

                                                 Gambar 4.1 LCD Character 2x16











                                                                                                        41
