Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

11.4 Petunjuk Praktikum

1) Nyalakan komputer dengan program Arduino.
2) Sambungkan Trainer mikrokontroler dengan computer menggunakan kabel
USB.
3) Sambungkan kabel-kabel jumper sesuai dengan praktikum yang dilaksanakan.
4) Ketiklah program yang diatas pada software Arduino.
5) Lakukan verifikasi terhadap program, apakah terjadi error atau tidak.
6) Jika tidak terjadi error lanjutkan dengan mengupload program ke dalam
mikrokontroler.
7) Amati hasilnya apakah sudah sesuai dengan perintah atau belum, jika belum
lakukan editing program dan kembali ke langkah 5.
8) Buatlah kesimpulan dari hasil percobaan!

Percobaan

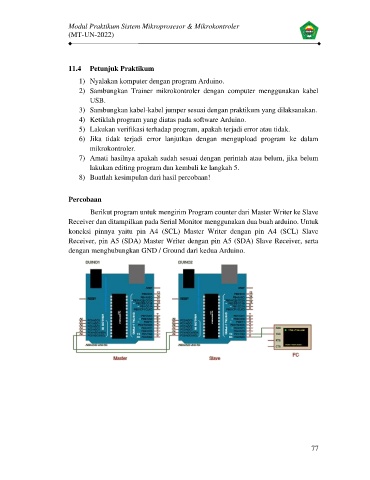

Berikut program untuk mengirim Program counter dari Master Writer ke Slave
Receiver dan ditampilkan pada Serial Monitor menggunakan dua buah arduino. Untuk
koneksi pinnya yaitu pin A4 (SCL) Master Writer dengan pin A4 (SCL) Slave
Receiver, pin A5 (SDA) Master Writer dengan pin A5 (SDA) Slave Receiver, serta
dengan menghubungkan GND / Ground dari kedua Arduino.

77
