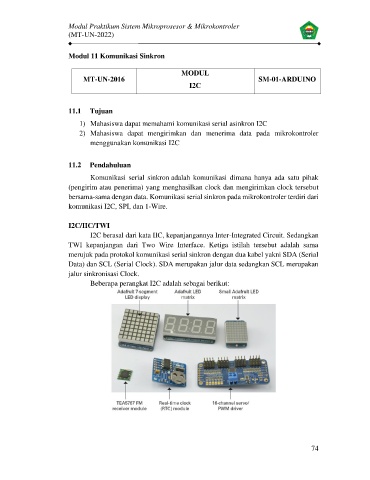

Page 81 - MODUL PRAKTIKUM MIKROKONTROLER - MIKROPROSESOR

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

Modul 11 Komunikasi Sinkron

MODUL
MT-UN-2016 SM-01-ARDUINO
I2C

11.1 Tujuan

1) Mahasiswa dapat memahami komunikasi serial asinkron I2C
2) Mahasiswa dapat mengirimkan dan menerima data pada mikrokontroler
menggunakan komunikasi I2C

11.2 Pendahuluan

Komunikasi serial sinkron adalah komunikasi dimana hanya ada satu pihak
(pengirim atau penerima) yang menghasilkan clock dan mengirimkan clock tersebut
bersama-sama dengan data. Komunikasi serial sinkron pada mikrokontroler terdiri dari
komunikasi I2C, SPI, dan 1-Wire.

I2C/IIC/TWI
I2C berasal dari kata IIC, kepanjangannya Inter-Integrated Circuit. Sedangkan
TWI kepanjangan dari Two Wire Interface. Ketiga istilah tersebut adalah sama
merujuk pada protokol komunikasi serial sinkron dengan dua kabel yakni SDA (Serial
Data) dan SCL (Serial Clock). SDA merupakan jalur data sedangkan SCL merupakan
jalur sinkronisasi Clock.
Beberapa perangkat I2C adalah sebagai berikut:

74
