Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)
10.3 Alat Dan Bahan
1) Trainer Mikrokontroler
2) Kabel USB
3) Kabel jumper seperlunya
4) Komputer
10.4 Petunjuk Praktikum
1) Nyalakan komputer dengan program Arduino.
2) Sambungkan Trainer mikrokontroler dengan computer menggunakan kabel
USB.
3) Sambungkan kabel-kabel jumper sesuai dengan praktikum yang dilaksanakan.
4) Ketiklah program yang diatas pada software Arduino.
5) Lakukan verifikasi terhadap program, apakah terjadi error atau tidak.
6) Jika tidak terjadi error lanjutkan dengan mengupload program ke dalam
mikrokontroler.
7) Amati hasilnya apakah sudah sesuai dengan perintah atau belum, jika belum
lakukan editing program dan kembali ke langkah 5.
8) Buatlah kesimpulan dari hasil percobaan!

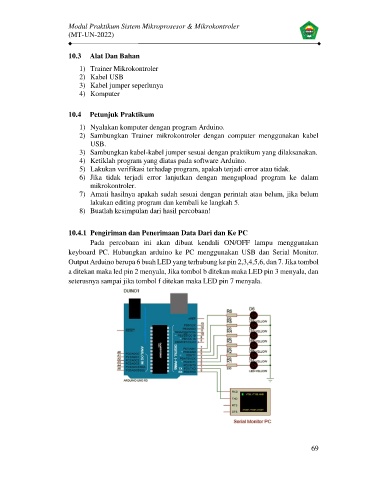

10.4.1 Pengiriman dan Penerimaan Data Dari dan Ke PC
Pada percobaan ini akan dibuat kendali ON/OFF lampu menggunakan
keyboard PC. Hubungkan arduino ke PC menggunakan USB dan Serial Monitor.
Output Arduino berupa 6 buah LED yang terhubung ke pin 2,3,4,5,6, dan 7. Jika tombol
a ditekan maka led pin 2 menyala, Jika tombol b ditekan maka LED pin 3 menyala, dan
seterusnya sampai jika tombol f ditekan maka LED pin 7 menyala.
69
