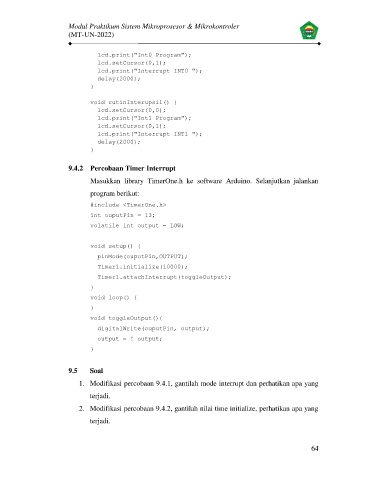

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
                        (MT-UN-2022)


                                 lcd.print("Int0 Program");
                                 lcd.setCursor(0,1);
                                 lcd.print("Interrupt INT0 ");
                                 delay(2000);
                               }

                               void rutinInterupsi1() {
                                 lcd.setCursor(0,0);
                                 lcd.print("Int1 Program");
                                 lcd.setCursor(0,1);
                                 lcd.print("Interrupt INT1 ");
                                 delay(2000);
                               }

                        9.4.2  Percobaan Timer Interrupt
                               Masukkan  library  TimerOne.h  ke  software  Arduino.  Selanjutkan  jalankan

                               program berikut:

                               #include <TimerOne.h>
                               int ouputPin = 13;
                               volatile int output = LOW;

                               void setup() {
                                 pinMode(ouputPin,OUTPUT);
                                 Timer1.initialize(10000);
                                 Timer1.attachInterrupt(toggleOutput);

                               }
                               void loop() {
                               }
                               void toggleOutput(){
                                 digitalWrite(ouputPin, output);
                                 output = ! output;
                               }


                        9.5    Soal
                           1.  Modifikasi percobaan 9.4.1, gantilah mode interrupt dan perhatikan apa yang

                               terjadi.
                           2.  Modifikasi percobaan 9.4.2, gantilah nilai time initialize, perhatikan apa yang

                               terjadi.
