Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)
Contoh penggunaan asynchronous serial adalah pada Universal Asynchronous
Receiver Transmitter (UART) yang digunakan pada serial port (COM) komputer.

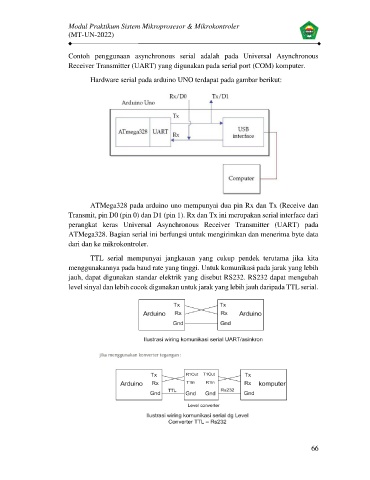

Hardware serial pada arduino UNO terdapat pada gambar berikut:
ATMega328 pada arduino uno mempunyai dua pin Rx dan Tx (Receive dan
Transmit, pin D0 (pin 0) dan D1 (pin 1). Rx dan Tx ini merupakan serial interface dari
perangkat keras Universal Asynchronous Receiver Transmitter (UART) pada
ATMega328. Bagian serial ini berfungsi untuk mengirimkan dan menerima byte data
dari dan ke mikrokontroler.
TTL serial mempunyai jangkauan yang cukup pendek terutama jika kita
menggunakannya pada baud rate yang tinggi. Untuk komunikasi pada jarak yang lebih
jauh, dapat digunakan standar elektrik yang disebut RS232. RS232 dapat mengubah
level sinyal dan lebih cocok digunakan untuk jarak yang lebih jauh daripada TTL serial.
