Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

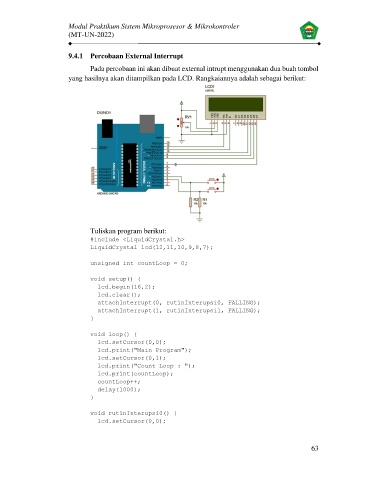

9.4.1 Percobaan External Interrupt
Pada percobaan ini akan dibuat external intrupt menggunakan dua buah tombol
yang hasilnya akan ditampilkan pada LCD. Rangkaiannya adalah sebagai berikut:

Tuliskan program berikut:
#include <LiquidCrystal.h>
LiquidCrystal lcd(12,11,10,9,8,7);

unsigned int countLoop = 0;

void setup() {
lcd.begin(16,2);
lcd.clear();
attachInterrupt(0, rutinInterupsi0, FALLING);
attachInterrupt(1, rutinInterupsi1, FALLING);
}

void loop() {
lcd.setCursor(0,0);
lcd.print("Main Program");
lcd.setCursor(0,1);
lcd.print("Count Loop : ");
lcd.print(countLoop);
countLoop++;
delay(1000);
}

void rutinInterupsi0() {
lcd.setCursor(0,0);

63
