MODUL IPA TERPADU SUHU DAN PERUBAHANNYA
d. Termometer Gas
Termometer jenis ini menggunakan sifat perubahan gas ketika terjadi perubahan
suhu benda atau lingkungan (Umaya, Murfuatik, & Maureen, 2018). Gambar 2.7
menunjukkan bentuk dan prinsip kerja termometer gas. Sesuai dengan namanya,
termometer ini dibuat berdasarkan pada perubahan tekanan gas karena adanya
perubahan temperatur.

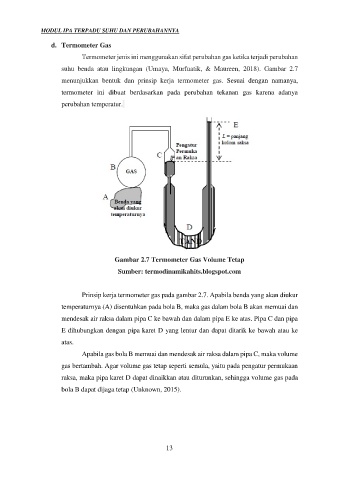

Gambar 2.7 Termometer Gas Volume Tetap
Sumber: termodinamikahits.blogspot.com
Prinsip kerja termometer gas pada gambar 2.7. Apabila benda yang akan diukur
temperaturnya (A) disentuhkan pada bola B, maka gas dalam bola B akan memuai dan
mendesak air raksa dalam pipa C ke bawah dan dalam pipa E ke atas. Pipa C dan pipa
E dihubungkan dengan pipa karet D yang lentur dan dapat ditarik ke bawah atau ke
atas.
Apabila gas bola B memuai dan mendesak air raksa dalam pipa C, maka volume
gas bertambah. Agar volume gas tetap seperti semula, yaitu pada pengatur permukaan
raksa, maka pipa karet D dapat dinaikkan atau diturunkan, sehingga volume gas pada
bola B dapat dijaga tetap (Unknown, 2015).
