Page 194 - Электронное издание

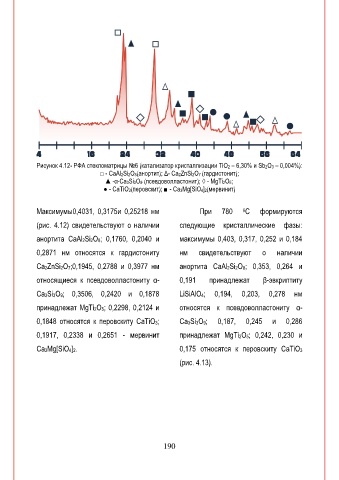

Рисунок 4.12- РФА стекломатрицы №6 (катализатор кристаллизации TiO2 – 6,30% и Sb2O3 – 0,004%):
□ - CaAl2Si2O8(анортит); Δ- Са2ZnSi2O7 (гардистонит);
▲-α-Сa3Si3O9 (псевдоволластонит); ◊ - MgTi2O5;
● - СaTiO3(перовскит); ■ - Сa3Mg[SiO4]2(мервинит)

Максимумы0,4031, 0,3175и 0,25218 нм При 780 0 С формируются

(рис. 4.12) свидетельствуют о наличии следующие кристаллические фазы:

анортита CaAl2Si2O8; 0,1760, 0,2040 и максимумы 0,403, 0,317, 0,252 и 0,184

0,2871 нм относятся к гардистониту нм свидетельствуют о наличии

Са2ZnSi2O7;0,1945, 0,2788 и 0,3977 нм анортита CaAl2Si2O8; 0,353, 0,264 и

относящиеся к псевдоволластониту α- 0,191 принадлежат β-эвкриптиту

Сa3Si3O9; 0,3506, 0,2420 и 0,1878 LiSiAlO4; 0,194, 0,203, 0,278 нм

принадлежат MgTi2O5; 0,2298, 0,2124 и относятся к псевдоволластониту α-

0,1848 относятся к перовскиту СaTiO3; Сa3Si3O9; 0,187, 0,245 и 0,286

0,1917, 0,2338 и 0,2651 - мервинит принадлежат MgTi2O5; 0,242, 0,230 и

Сa3Mg[SiO4]2. 0,175 относятся к перовскиту СaTiO3

(рис. 4.13).

190
