Page 195 - Электронное издание

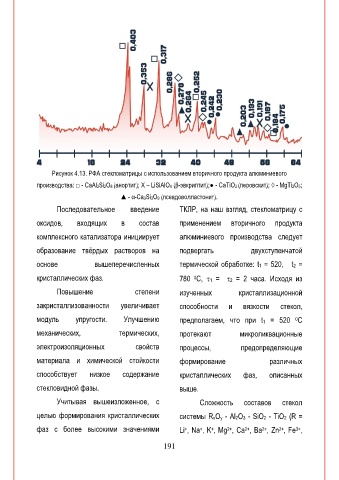

Рисунок 4.13. РФА стекломатрицы с использованием вторичного продукта алюминиевого

производства: □ - CaAl2Si2O8 (анортит); Х – LiSiAlO4 (β-эвкриптит);● - СaTiO3 (перовскит); ◊ - MgTi2O5;
▲- α-Сa3Si3O9 (псевдоволластонит).

Последовательное введение ТКЛР, на наш взгляд, стекломатрицу с

оксидов, входящих в состав применением вторичного продукта

комплексного катализатора инициирует алюминиевого производства следует

образование твёрдых растворов на подвергать двухступенчатой

основе вышеперечисленных термической обработке: t1 = 520, t2 =

кристаллических фаз. 780 С, 1 = 2 = 2 часа. Исходя из
0
Повышение степени изученных кристаллизационной

закристаллизованности увеличивает способности и вязкости стекол,

модуль упругости. Улучшению предполагаем, что при t1 = 520 С
0
механических, термических, протекают микроликвационные

электроизоляционных свойств процессы, предопределяющие

материала и химической стойкости формирование различных

способствует низкое содержание кристаллических фаз, описанных

стекловидной фазы. выше.

Учитывая вышеизложенное, с Сложность составов стекол

целью формирования кристаллических системы RxOy - Al2O3 - SiO2 - TiO2 (R =

фаз с более высокими значениями Li , Na , K , Mg , Ca , Ba , Zn , Fe ,
2+
2+
3+
2+
+
+
2+
+
191
