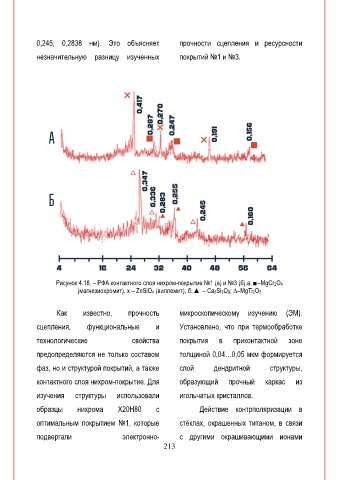

Page 217 - Электронное издание

0,245; 0,2838 нм). Это объясняет прочности сцепления и ресурсности

незначительную разницу изученных покрытий №1 и №3.

Рисунок 4.18. – РФА контактного слоя нихром-покрытие №1 (а) и №3 (б).а: ■–MgCr2O4
(магнезиохромит), х – ZnSiO4 (виллемит); б: ▲ – Сa3Si3O9; ∆–MgTi2O5

Как известно, прочность микроскопическому изучению (ЭМ).

сцепления, функциональные и Установлено, что при термообработке

технологические свойства покрытия в приконтактной зоне

предопределяются не только составом толщиной 0,04…0,05 мкм формируется

фаз, но и структурой покрытий, а также слой дендритной структуры,

контактного слоя нихром-покрытие. Для образующий прочный каркас из

изучения структуры использовали игольчатых кристаллов.

образцы нихрома Х20Н80 с Действие контрполяризации в

оптимальным покрытием №1, которые стёклах, окрашенных титаном, в связи

подвергали электронно- с другими окрашивающими ионами
213
