Page 213 - Электронное издание

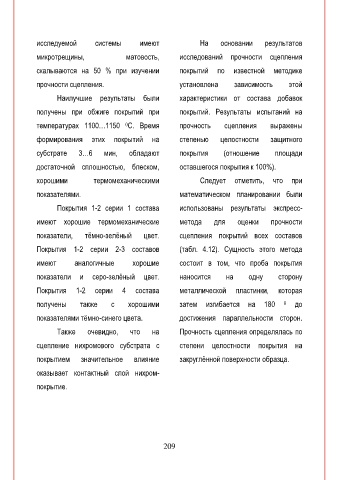

исследуемой системы имеют На основании результатов

микротрещины, матовость, исследований прочности сцепления

скалываются на 50 % при изучении покрытий по известной методике

прочности сцепления. установлена зависимость этой
Наилучшие результаты были характеристики от состава добавок

получены при обжиге покрытий при покрытий. Результаты испытаний на
температурах 1100…1150 С. Время прочность сцепления выражены
0

формирования этих покрытий на степенью целостности защитного
субстрате 3…6 мин, обладают покрытия (отношение площади

достаточной сплошностью, блеском, оставшегося покрытия к 100%).
хорошими термомеханическими Следует отметить, что при

показателями. математическом планировании были

Покрытия 1-2 серии 1 состава использованы результаты экспресс-

имеют хорошие термомеханические метода для оценки прочности

показатели, тёмно-зелёный цвет. сцепления покрытий всех составов

Покрытия 1-2 серии 2-3 составов (табл. 4.12). Сущность этого метода

имеют аналогичные хорошие состоит в том, что проба покрытия

показатели и серо-зелёный цвет. наносится на одну сторону

Покрытия 1-2 серии 4 состава металлической пластинки, которая

получены также с хорошими затем изгибается на 180 0 до

показателями тёмно-синего цвета. достижения параллельности сторон.

Также очевидно, что на Прочность сцепления определялась по

сцепление нихромового субстрата с степени целостности покрытия на

покрытием значительное влияние закруглённой поверхности образца.

оказывает контактный слой нихром-

покрытие.

209
