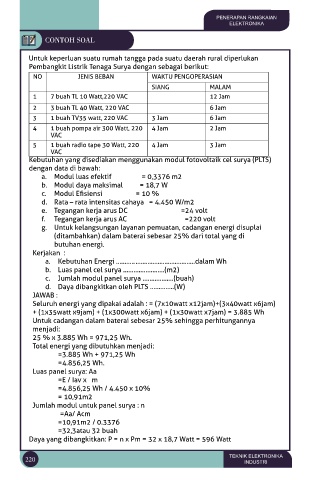

CONTOH SOAL

Untuk keperluan suatu rumah tangga pada suatu daerah rural diperlukan
Pembangkit Listrik Tenaga Surya dengan sebagai berikut:
NO JENIS BEBAN WAKTU PENGOPERASIAN
SIANG MALAM
1 7 buah TL 10 Watt,220 VAC 12 Jam
2 3 buah TL 40 Watt, 220 VAC 6 Jam
3 1 buah TV35 watt, 220 VAC 3 Jam 6 Jam
4 1 buah pompa air 300 Watt, 220 4 Jam 2 Jam
VAC
5 1 buah radio tape 30 Watt, 220 4 Jam 3 Jam
VAC
Kebutuhan yang disediakan menggunakan modul fotovoltaik cel surya (PLTS)
dengan data di bawah:
a. Modul luas efektif = 0,3376 m2
b. Modul daya maksimal = 18,7 W
c. Modul Efisiensi = 10 %
d. Rata – rata intensitas cahaya = 4.450 W/m2
e. Tegangan kerja arus DC =24 volt
f. Tegangan kerja arus AC =220 volt
g. Untuk kelangsungan layanan pemuatan, cadangan energi disuplai
(ditambahkan) dalam baterai sebesar 25% dari total yang di
butuhan energi.
Kerjakan :
a. Kebutuhan Energi ……….. ...................................dalam Wh
b. Luas panel cel surya ……………………(m2)
c. Jumlah modul panel surya ………………(buah)
d. Daya dibangkitkan oleh PLTS …………..(W)
JAWAB :
Seluruh energi yang dipakai adalah : = (7x10watt x12jam)+(3x40watt x6jam)
+ (1x35watt x9jam) + (1x300watt x6jam) + (1x30watt x7jam) = 3.885 Wh
Untuk cadangan dalam baterai sebesar 25% sehingga perhitungannya
menjadi:
25 % x 3.885 Wh = 971,25 Wh.
Total energi yang dibutuhkan menjadi:
=3.885 Wh + 971,25 Wh
=4.856,25 Wh.
Luas panel surya: Aa
=E / Iav x →m
=4.856,25 Wh / 4.450 x 10%
= 10,91m2
Jumlah modul untuk panel surya : n
=Aa/ Acm
=10,91m2 / 0.3376
=32,3atau 32 buah
Daya yang dibangkitkan: P = n x Pm = 32 x 18,7 Watt = 596 Watt
