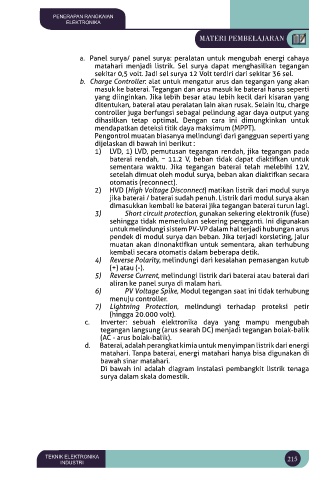

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

a. Panel surya/ panel surya: peralatan untuk mengubah energi cahaya
matahari menjadi listrik. Sel surya dapat menghasilkan tegangan
sekitar 0,5 volt. Jadi sel surya 12 Volt terdiri dari sekitar 36 sel.
b. Charge Controller: alat untuk mengatur arus dan tegangan yang akan
masuk ke baterai. Tegangan dan arus masuk ke baterai harus seperti
yang diinginkan. Jika lebih besar atau lebih kecil dari kisaran yang
ditentukan, baterai atau peralatan lain akan rusak. Selain itu, charge
controller juga berfungsi sebagai pelindung agar daya output yang
dihasilkan tetap optimal. Dengan cara ini dimungkinkan untuk
mendapatkan deteksi titik daya maksimum (MPPT).
Pengontrol muatan biasanya melindungi dari gangguan seperti yang
dijelaskan di bawah ini berikut :
1) LVD, 1) LVD, pemutusan tegangan rendah, jika tegangan pada
baterai rendah, ~ 11.2 V, beban tidak dapat diaktifkan untuk
sementara waktu. Jika tegangan baterai telah melebihi 12V,
setelah dimuat oleh modul surya, beban akan diaktifkan secara
otomatis (reconnect).
2) HVD (High Voltage Disconnect) matikan listrik dari modul surya
jika baterai / baterai sudah penuh. Listrik dari modul surya akan
dimasukkan kembali ke baterai jika tegangan baterai turun lagi.
3) Short circuit protection, gunakan sekering elektronik (fuse)
sehingga tidak memerlukan sekering pengganti. Ini digunakan
untuk melindungi sistem PV-VP dalam hal terjadi hubungan arus
pendek di modul surya dan beban. Jika terjadi korsleting, jalur
muatan akan dinonaktifkan untuk sementara, akan terhubung
kembali secara otomatis dalam beberapa detik.
4) Reverse Polarity, melindungi dari kesalahan pemasangan kutub
(+) atau (-).
5) Reverse Current, melindungi listrik dari baterai atau baterai dari
aliran ke panel surya di malam hari.
6) PV Voltage Spike, Modul tegangan saat ini tidak terhubung
menuju controller.
7) Lightning Protection, melindungi terhadap proteksi petir
(hingga 20.000 volt).
c. Inverter: sebuah elektronika daya yang mampu mengubah
tegangan langsung (arus searah DC) menjadi tegangan bolak-balik
(AC - arus bolak-balik).
d. Baterai, adalah perangkat kimia untuk menyimpan listrik dari energi
matahari. Tanpa baterai, energi matahari hanya bisa digunakan di
bawah sinar matahari.
Di bawah ini adalah diagram instalasi pembangkit listrik tenaga
surya dalam skala domestik.
