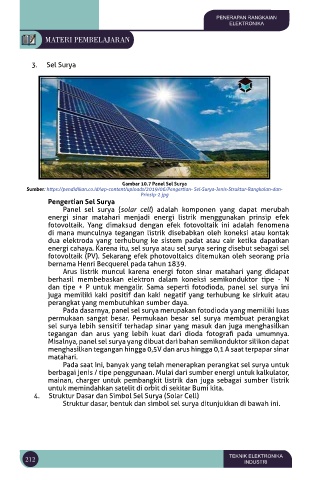

Page 227 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

3. Sel Surya

Gambar 10.7 Panel Sel Surya
Sumber: https://pendidikan.co.id/wp-content/uploads/2019/06/Pengertian- Sel-Surya-Jenis-Struktur-Rangkaian-dan-
Pengertian Sel Surya
Panel sel surya (solar cell) adalah komponen yang dapat merubah
energi sinar matahari menjadi energi listrik menggunakan prinsip efek
fotovoltaik. Yang dimaksud dengan efek fotovoltaik ini adalah fenomena
di mana munculnya tegangan listrik disebabkan oleh koneksi atau kontak
dua elektroda yang terhubung ke sistem padat atau cair ketika dapatkan
energi cahaya. Karena itu, sel surya atau sel surya sering disebut sebagai sel
fotovoltaik (PV). Sekarang efek photovoltaics ditemukan oleh seorang pria
bernama Henri Becquerel pada tahun 1839.
Arus listrik muncul karena energi foton sinar matahari yang didapat
berhasil membebaskan elektron dalam koneksi semikonduktor tipe - N
dan tipe + P untuk mengalir. Sama seperti fotodioda, panel sel surya ini
juga memiliki kaki positif dan kaki negatif yang terhubung ke sirkuit atau
perangkat yang membutuhkan sumber daya.
Pada dasarnya, panel sel surya merupakan fotodioda yang memiliki luas
permukaan sangat besar. Permukaan besar sel surya membuat perangkat
sel surya lebih sensitif terhadap sinar yang masuk dan juga menghasilkan
tegangan dan arus yang lebih kuat dari dioda fotografi pada umumnya.
Misalnya, panel sel surya yang dibuat dari bahan semikonduktor silikon dapat
menghasilkan tegangan hingga 0,5V dan arus hingga 0,1 A saat terpapar sinar
matahari.
Pada saat ini, banyak yang telah menerapkan perangkat sel surya untuk
berbagai jenis / tipe penggunaan. Mulai dari sumber energi untuk kalkulator,
mainan, charger untuk pembangkit listrik dan juga sebagai sumber listrik
untuk memindahkan satelit di orbit di sekitar Bumi kita.
4. Struktur Dasar dan Simbol Sel Surya (Solar Cell)
Struktur dasar, bentuk dan simbol sel surya ditunjukkan di bawah ini.

212 TEKNIK ELEKTRONIKA
INDUSTRI
