PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

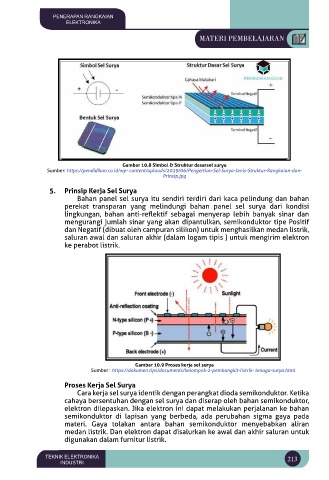

Gambar 10.8 Simbol & Struktur dasarsel surya
Sumber: https://pendidikan.co.id/wp- content/uploads/2019/06/Pengertian-Sel-Surya-Jenis-Struktur-Rangkaian-dan-
5. Prinsip Kerja Sel Surya
Bahan panel sel surya itu sendiri terdiri dari kaca pelindung dan bahan
perekat transparan yang melindungi bahan panel sel surya dari kondisi
lingkungan, bahan anti-reflektif sebagai menyerap lebih banyak sinar dan
mengurangi jumlah sinar yang akan dipantulkan, semikonduktor tipe Positif
dan Negatif (dibuat oleh campuran silikon) untuk menghasilkan medan listrik,
saluran awal dan saluran akhir (dalam logam tipis ) untuk mengirim elektron
ke perabot listrik.

Gambar 10.9 Proses kerja sel surya
Sumber : https://dokumen.tips/documents/kelompok-2-pembangkit-listrik- tenaga-surya.html
Proses Kerja Sel Surya
Cara kerja sel surya identik dengan perangkat dioda semikonduktor. Ketika
cahaya bersentuhan dengan sel surya dan diserap oleh bahan semikonduktor,
elektron dilepaskan. Jika elektron ini dapat melakukan perjalanan ke bahan
semikonduktor di lapisan yang berbeda, ada perubahan sigma gaya pada
materi. Gaya tolakan antara bahan semikonduktor menyebabkan aliran
medan listrik. Dan elektron dapat disalurkan ke awal dan akhir saluran untuk
digunakan dalam furnitur listrik.
