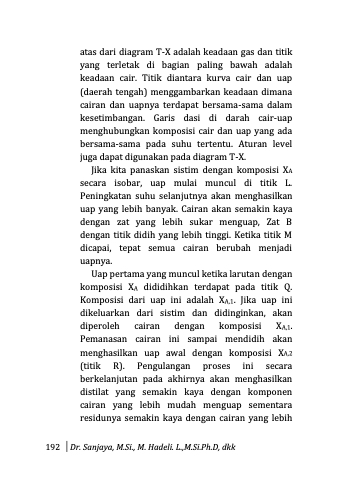

atas dari diagram T-X adalah keadaan gas dan titik yang terletak di bagian paling bawah adalah keadaan cair. Titik diantara kurva cair dan uap (daerah tengah) menggambarkan keadaan dimana cairan dan uapnya terdapat bersama-sama dalam kesetimbangan. Garis dasi di darah cair-uap menghubungkan komposisi cair dan uap yang ada bersama-sama pada suhu tertentu. Aturan level juga dapat digunakan pada diagram T-X.
Jika kita panaskan sistim dengan komposisi XA secara isobar, uap mulai muncul di titik L. Peningkatan suhu selanjutnya akan menghasilkan uap yang lebih banyak. Cairan akan semakin kaya dengan zat yang lebih sukar menguap, Zat B dengan titik didih yang lebih tinggi. Ketika titik M dicapai, tepat semua cairan berubah menjadi uapnya.
Uap pertama yang muncul ketika larutan dengan komposisi XA dididihkan terdapat pada titik Q. Komposisi dari uap ini adalah XA,1. Jika uap ini dikeluarkan dari sistim dan didinginkan, akan diperoleh cairan dengan komposisi XA,1. Pemanasan cairan ini sampai mendidih akan menghasilkan uap awal dengan komposisi XA,2 (titik R). Pengulangan proses ini secara berkelanjutan pada akhirnya akan menghasilkan distilat yang semakin kaya dengan komponen cairan yang lebih mudah menguap sementara residunya semakin kaya dengan cairan yang lebih
