Titik K adalah titik batas yang didekati oelh garis dasi dimana kedua fase dalam kesetimbangan menjadi semakin dan semakin mirip. Titik K disebut dengan ‘plait point”, dan kurva CFKHD disebut dengan kurva “binodal”. Jika ada dua pasang cairan yang misibel sebagian, misalnya pasangan A – B dan B – C, maka kurva binodalnya akan muncul seperti pada gambar (13.18.a). Pada suhu yang lebih rendah, kedua kurva binodal pada gambar (13.18.a) bisa overlap. Jika overlapnya sedemikian rupa sehingga plait pointnya saling bergabung satu sama lain, maka daerah dua fase menjadi berubah seperti pada gambar (13.18.b)

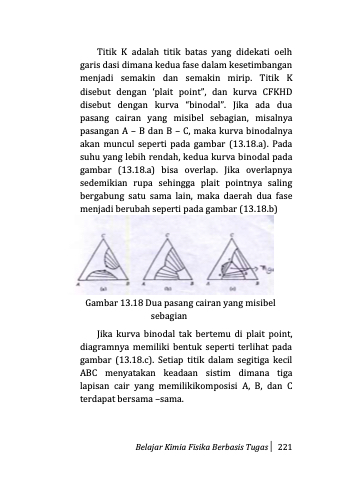

Gambar 13.18 Dua pasang cairan yang misibel sebagian
Jika kurva binodal tak bertemu di plait point, diagramnya memiliki bentuk seperti terlihat pada gambar (13.18.c). Setiap titik dalam segitiga kecil ABC menyatakan keadaan sistim dimana tiga lapisan cair yang memilikikomposisi A, B, dan C terdapat bersama –sama.
