 FAN-PEDIA                                                                                            SHAFT SEALS
 Published by   AEROVENT.COM
 Aerovent
 ©2017

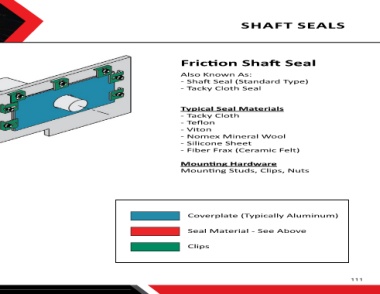

 Mounting Surface                                                           Friction Shaft Seal
 (Typically Fan Housing)
                                                                            Also Known As:
                                                                            - Shaft Seal (Standard Type)
 Shaft
                                                                            - Tacky Cloth Seal



                                                                            Typical Seal Materials
                                                                            - Tacky Cloth
                                                                            - Teflon
                                                                            - Viton
                                                                            - Nomex Mineral Wool
                                                                            - Silicone Sheet
                                                                            - Fiber Frax (Ceramic Felt)


                                                                            Mounting Hardware
                                                                            Mounting Studs, Clips, Nuts










                                                                               Coverplate (Typically Aluminum)


                                                                               Seal Material - See Above
