FAN-PEDIA                                                                                                                                                                                                                                  MOTOR BASES

                     Published by
            Twin City Fan & Blower                                                                                                                                                                                                                        Slide Bases/Rails
                         ©2017                                                                 TCF.COM


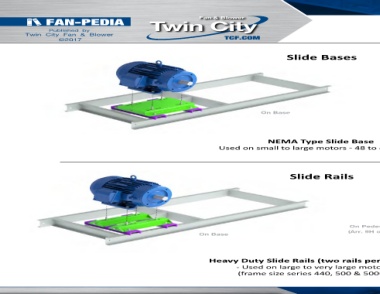

                                                                                                                         Slide Bases





                                                                                                                                                                                                                                                       UniStrut Channels used on some
                                                                                                                                                                                                                                                       fans for additional adjustment of
                                                                                                                                                                                                                                                                     the slide base



                                                                                                              On Base                                          On Pedestal





                                                                                                                 NEMA Type Slide Base
                                                                                            Used on small to large motors - 48 to 445 frame
                                                                                                                                                                                                                                                                Typical Mounting
                                                                                                                                                                                                                                            - Arr. 1 or 3 (Floor mounted or on Fan Base)
                                                                                                                                                                                                                                                                - Arr. 9, 9F, 9H, 9ST
                                                                                                                                                                                                                                               - Plenum Fans – Arr. 1, 3, 3HS, 3VS, 3SM
                                                                                                                          Slide Rails                                                                                                                - Pedestal Plug Fans – Arr. 1P, 9P
                                                                                                                                                                                                                                                            Green = Motor Base/Rails
                                                                                                                                                                                                                                                         Purple = Motor Mount Support








                                                                                                                                                   On Pedestal
                                                                                                                                                  (Arr. 9H only)
                                                                                    On Base




                                                                                        Heavy Duty Slide Rails (two rails per motor)
                                                                                                    - Used on large to very large motors
                                                                                                    (frame size series 440, 500 & 5000)
