b). Macam Kepala Pembagi
Kepala pembagi terdiri atas:
 kepala pembagi dengan pelat pembagi

 kepala pembagi dengan penggerak roda gigi cacing dan ulir cacing
 kepala pembagi dengan roda gigi cacing dan poros cacing yang dilengkapi
dengan piring pembagi

 kepala pembagi universal
 kepala pembagi dengan kelengkapan optic

(1). Kepala pembagi dengan pelat pembagi

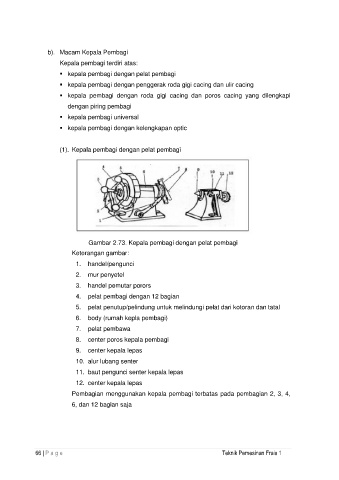

Gambar 2.73. Kepala pembagi dengan pelat pembagi

Keterangan gambar:
1. handel/pengunci
2. mur penyetel

3. handel pemutar porors
4. pelat pembagi dengan 12 bagian
5. pelat penutup/pelindung untuk melindungi pelat dari kotoran dan tatal

6. body (rumah kepla pembagi)
7. pelat pembawa

8. center poros kepala pembagi
9. center kepala lepas
10. alur lubang senter

11. baut pengunci senter kepala lepas
12. center kepala lepas

Pembagian menggunakan kepala pembagi terbatas pada pembagian 2, 3, 4,
6, dan 12 bagian saja
