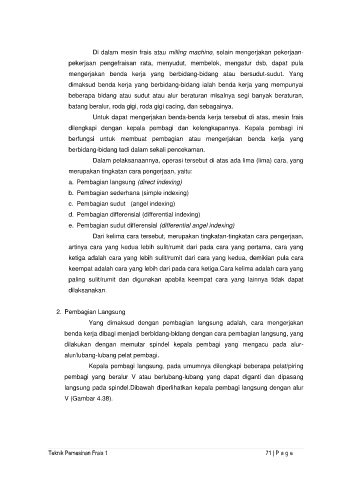

Di dalam mesin frais atau milling machine, selain mengerjakan pekerjaan-
pekerjaan pengefraisan rata, menyudut, membelok, mengatur dsb, dapat pula
mengerjakan benda kerja yang berbidang-bidang atau bersudut-sudut. Yang
dimaksud benda kerja yang berbidang-bidang ialah benda kerja yang mempunyai
beberapa bidang atau sudut atau alur beraturan misalnya segi banyak beraturan,
batang beralur, roda gigi, roda gigi cacing, dan sebagainya.
Untuk dapat mengerjakan benda-benda kerja tersebut di atas, mesin frais
dilengkapi dengan kepala pembagi dan kelengkapannya. Kepala pembagi ini
berfungsi untuk membuat pembagian atau mengerjakan benda kerja yang
berbidang-bidang tadi dalam sekali pencekaman.
Dalam pelaksanaannya, operasi tersebut di atas ada lima (lima) cara, yang
merupakan tingkatan cara pengerjaan, yaitu:
a. Pembagian langsung (direct indexing)
b. Pembagian sederhana (simple indexing)
c. Pembagian sudut (angel indexing)
d. Pembagian differensial (differential indexing)
e. Pembagian sudut differensial (differential angel indexing)
Dari kelima cara tersebut, merupakan tingkatan-tingkatan cara pengerjaan,
artinya cara yang kedua lebih sulit/rumit dari pada cara yang pertama, cara yang
ketiga adalah cara yang lebih sulit/rumit dari cara yang kedua, demikian pula cara
keempat adalah cara yang lebih dari pada cara ketiga.Cara kelima adalah cara yang
paling sulit/rumit dan digunakan apabila keempat cara yang lainnya tidak dapat
dilaksanakan.
2. Pembagian Langsung
Yang dimaksud dengan pembagian langsung adalah, cara mengerjakan
benda kerja dibagi menjadi berbidang-bidang dengan cara pembagian langsung, yang
dilakukan dengan memutar spindel kepala pembagi yang mengacu pada alur-
alur/lubang-lubang pelat pembagi.
Kepala pembagi langsung, pada umumnya dilengkapi beberapa pelat/piring
pembagi yang beralur V atau berlubang-lubang yang dapat diganti dan dipasang
langsung pada spindel.Dibawah diperlihatkan kepala pembagi langsung dengan alur
V (Gambar 4.38).
