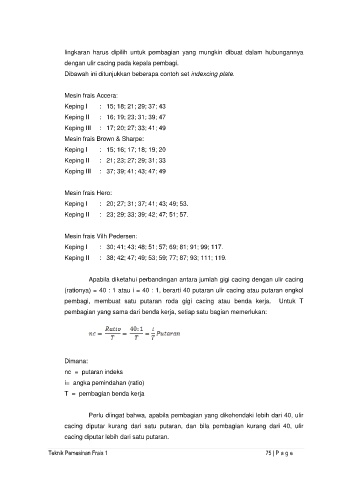

lingkaran harus dipilih untuk pembagian yang mungkin dibuat dalam hubungannya
dengan ulir cacing pada kepala pembagi.
Dibawah ini ditunjukkan beberapa contoh set indexcing plate.

Mesin frais Accera:
Keping I : 15; 18; 21; 29; 37; 43

Keping II : 16; 19; 23; 31; 39; 47
Keping III : 17; 20; 27; 33; 41; 49

Mesin frais Brown & Sharpe:
Keping I : 15; 16; 17; 18; 19; 20
Keping II : 21; 23; 27; 29; 31; 33

Keping III : 37; 39; 41; 43; 47; 49

Mesin frais Hero:
Keping I : 20; 27; 31; 37; 41; 43; 49; 53.
Keping II : 23; 29; 33; 39; 42; 47; 51; 57.

Mesin frais Vilh Pedersen:
Keping I : 30; 41; 43; 48; 51; 57; 69; 81; 91; 99; 117.

Keping II : 38; 42; 47; 49; 53; 59; 77; 87; 93; 111; 119.

Apabila diketahui perbandingan antara jumlah gigi cacing dengan ulir cacing

(rationya) = 40 : 1 atau i = 40 : 1, berarti 40 putaran ulir cacing atau putaran engkol
pembagi, membuat satu putaran roda gigi cacing atau benda kerja. Untuk T

pembagian yang sama dari benda kerja, setiap satu bagian memerlukan:

Dimana:

nc = putaran indeks
i= angka pemindahan (ratio)

T = pembagian benda kerja

Perlu diingat bahwa, apabila pembagian yang dikehendaki lebih dari 40, ulir

cacing diputar kurang dari satu putaran, dan bila pembagian kurang dari 40, ulir
cacing diputar lebih dari satu putaran.
