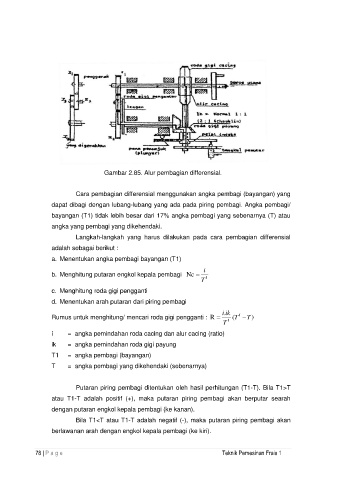

Gambar 2.85. Alur pembagian differensial.

Cara pembagian differensial menggunakan angka pembagi (bayangan) yang
dapat dibagi dengan lubang-lubang yang ada pada piring pembagi. Angka pembagi/
bayangan (T1) tidak lebih besar dari 17% angka pembagi yang sebenarnya (T) atau

angka yang pembagi yang dikehendaki.
Langkah-langkah yang harus dilakukan pada cara pembagian differensial

adalah sebagai berikut :
a. Menentukan angka pembagi bayangan (T1)
i
b. Menghitung putaran engkol kepala pembagi Nc 
T 1

c. Menghitung roda gigi pengganti
d. Menentukan arah putaran dari piring pembagi

i .ik
Rumus untuk menghitung/ mencari roda gigi pengganti : R  (T  T )
1
T 1
ί = angka pemindahan roda cacing dan alur cacing (ratio)

ίk = angka pemindahan roda gigi payung
T1 = angka pembagi (bayangan)

T = angka pembagi yang dikehendaki (sebenarnya)

Putaran piring pembagi ditentukan oleh hasil perhitungan (T1-T). Bila T1>T
atau T1-T adalah positif (+), maka putaran piring pembagi akan berputar searah

dengan putaran engkol kepala pembagi (ke kanan).
Bila T1<T atau T1-T adalah negatif (-), maka putaran piring pembagi akan

berlawanan arah dengan engkol kepala pembagi (ke kiri).
