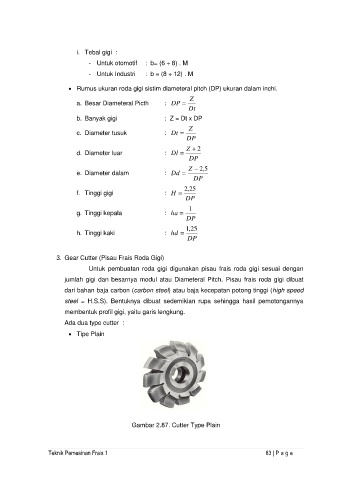

i. Tebal gigi :
- Untuk otomotif : b= (6 ÷ 8) . M
- Untuk Industri : b = (8 ÷ 12) . M

 Rumus ukuran roda gigi sistim diameteral pitch (DP) ukuran dalam inchi.
Z
a. Besar Diameteral Picth : DP 
Dt
b. Banyak gigi : Z = Dt x DP
Z
c. Diameter tusuk : Dt 
DP
Z  2
d. Diameter luar : Dl 
DP
Z  5 , 2
e. Diameter dalam : Dd 
DP
, 2 25
f. Tinggi gigi : H 
DP
1
g. Tinggi kepala : ha 
DP
, 1 25
h. Tinggi kaki : hd 
DP

3. Gear Cutter (Pisau Frais Roda Gigi)
Untuk pembuatan roda gigi digunakan pisau frais roda gigi sesuai dengan
jumlah gigi dan besarnya modul atau Diameteral Pitch. Pisau frais roda gigi dibuat

dari bahan baja carbon (carbon steel) atau baja kecepatan potong tinggi (high speed
steel = H.S.S). Bentuknya dibuat sedemikian rupa sehingga hasil pemotongannya

membentuk profil gigi, yaitu garis lengkung.
Ada dua type cutter :
 Tipe Plain

Gambar 2.87. Cutter Type Plain

Teknik Pemesinan Frais 1 83 | P a g e
