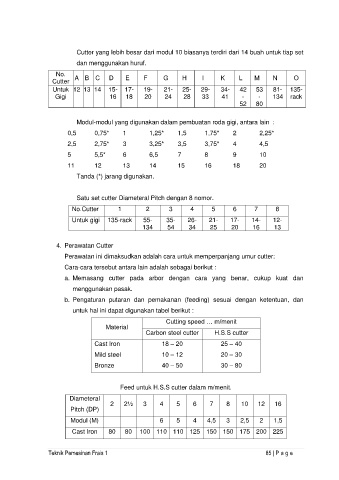

Cutter yang lebih besar dari modul 10 biasanya terdiri dari 14 buah untuk tiap set
dan menggunakan huruf.

No.
Cutter A B C D E F G H I K L M N O
Untuk 12 13 14 15- 17- 19- 21- 25- 29- 34- 42 53 81- 135-
Gigi 16 18 20 24 28 33 41 - - 134 rack
52 80

Modul-modul yang digunakan dalam pembuatan roda gigi, antara lain :
0,5 0,75* 1 1,25* 1,5 1,75* 2 2,25*

2,5 2,75* 3 3,25* 3,5 3,75* 4 4,5
5 5,5* 6 6,5 7 8 9 10

11 12 13 14 15 16 18 20
Tanda (*) jarang digunakan.

Satu set cutter Diameteral Pitch dengan 8 nomor.
No.Cutter 1 2 3 4 5 6 7 8

Untuk gigi 135-rack 55- 35- 26- 21- 17- 14- 12-
134 54 34 25 20 16 13

4. Perawatan Cutter
Perawatan ini dimaksudkan adalah cara untuk memperpanjang umur cutter:

Cara-cara tersebut antara lain adalah sebagai berikut :
a. Memasang cutter pada arbor dengan cara yang benar, cukup kuat dan
menggunakan pasak.

b. Pengaturan putaran dan pemakanan (feeding) sesuai dengan ketentuan, dan
untuk hal ini dapat digunakan tabel berikut :

Cutting speed … m/menit
Material
Carbon steel cutter H.S.S cutter

Cast Iron 18 – 20 25 – 40
Mild steel 10 – 12 20 – 30
Bronze 40 – 50 30 – 80

Feed untuk H.S.S cutter dalam m/menit.

Diameteral
2 2½ 3 4 5 6 7 8 10 12 16
Pitch (DP)
Modul (M) 6 5 4 4,5 3 2,5 2 1,5

Cast Iron 80 80 100 110 110 125 150 150 175 200 225
