c. Pasang benda kerja (bahan) pada mandrel yang cocok dan dengan pembawa
yang baik diantara dua senter dan periksa kelurusan dan kesikuannya.
d. Stel engkol pembagi dan masukkan pen index pada lobang piring pembagi yang

dikehendaki. Pemutaran engkol kepala pembagi harus cermat dan hati-hati.
e. Pemasangan cutter pada arbor mesin frais harus baik dan benar atau tidak goyang
(oleng).

f. Cutter harus tepat pada pertengahan (garis sumbu) benda kerja atau diatas garis
senter.

g. Putaran mesin (cutter) dan feeding harus sesuai dengan ketentuan.

7. Beberapa cara menyetel agar cutter benar-benar tepat diatas garis senter.

a. Menggunakan siku-siku dan inside caliper.

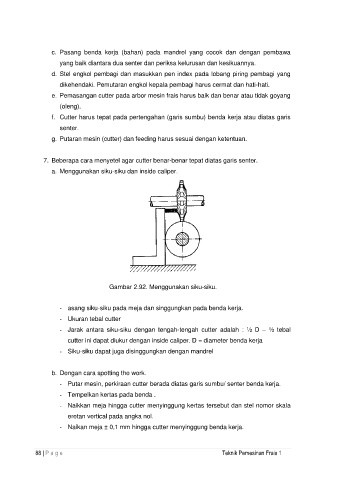

Gambar 2.92. Menggunakan siku-siku.

- asang siku-siku pada meja dan singgungkan pada benda kerja.
- Ukuran tebal cutter

- Jarak antara siku-siku dengan tengah-tengah cutter adalah : ½ D – ½ tebal
cutter ini dapat diukur dengan inside caliper. D = diameter benda kerja
- Siku-siku dapat juga disinggungkan dengan mandrel

b. Dengan cara spotting the work.
- Putar mesin, perkiraan cutter berada diatas garis sumbu/ senter benda kerja.

- Tempelkan kertas pada benda .
- Naikkan meja hingga cutter menyinggung kertas tersebut dan stel nomor skala
eretan vertical pada angka nol.

- Naikan meja ± 0,1 mm hingga cutter menyinggung benda kerja.
