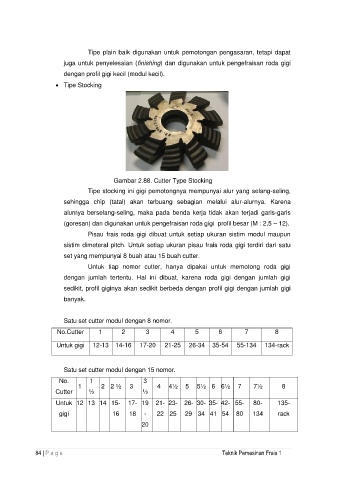

Tipe plain baik digunakan untuk pemotongan pengasaran, tetapi dapat
juga untuk penyelesaian (finishing) dan digunakan untuk pengefraisan roda gigi
dengan profil gigi kecil (modul kecil).

 Tipe Stocking

Gambar 2.88. Cutter Type Stocking
Tipe stocking ini gigi pemotongnya mempunyai alur yang selang-seling,

sehingga chip (tatal) akan terbuang sebagian melalui alur-alurnya. Karena
alurnya berselang-seling, maka pada benda kerja tidak akan terjadi garis-garis
(goresan) dan digunakan untuk pengefraisan roda gigi profil besar (M : 2,5 – 12).
Pisau frais roda gigi dibuat untuk setiap ukuran sistim modul maupun

sistim dimeteral pitch. Untuk setiap ukuran pisau frais roda gigi terdiri dari satu
set yang mempunyai 8 buah atau 15 buah cutter.

Untuk tiap nomor cutter, hanya dipakai untuk memotong roda gigi
dengan jumlah tertentu. Hal ini dibuat, karena roda gigi dengan jumlah gigi
sedikit, profil giginya akan sedikit berbeda dengan profil gigi dengan jumlah gigi

banyak.

Satu set cutter modul dengan 8 nomor.
No.Cutter 1 2 3 4 5 6 7 8

Untuk gigi 12-13 14-16 17-20 21-25 26-34 35-54 55-134 134-rack

Satu set cutter modul dengan 15 nomor.

No. 1 3
1 2 2 ½ 3 4 4½ 5 5½ 6 6½ 7 7½ 8
Cutter ½ ½

Untuk 12 13 14 15- 17- 19 21- 23- 26- 30- 35- 42- 55- 80- 135-
gigi 16 18 - 22 25 29 34 41 54 80 134 rack
20
