Mild steel 35 35 50 60 62 75 100 110 110 125 150

c. Pendinginan yang cukup, cocok dengan bahan. Untuk besi tuang tidak
menggunakan cairan pendingin.
d. Pembersihan cutter yang sempurna

e. Penyimpanan cutter dengan baik, diberi minyak pelumas dan sisi potong jangan
sampai bertabrakan / bersentuhan.

5. Pemasangan Benda Kerja
Pada proses pengefraisan roda gigi, benda kerja telah dibubut dulu sesuai
ukuran-ukuran yang dikehendaki. Jadi pada mesin frais hanya memotong profil

giginya saja. Cara pemasangan benda kerja pada mesin frais ada bermacam-macam
sesuai dengan besar kecilnya benda kerja (beban).

a. Pemasangan benda kerja dengan menggunakan mandrel.
Hal ini dilaksanakan untuk pengefraisan roda gigi yang jari-jarinya lebih kecil dari
tinggi senter mesin frais. Benda kerja dipasang pada mandrel tirus atau mandrel

lurus dengan pengikatan ulir, kemudian dipasang diantara dua senter kepala
pembagi dan kepala lepas dan menggunakan pembawa.

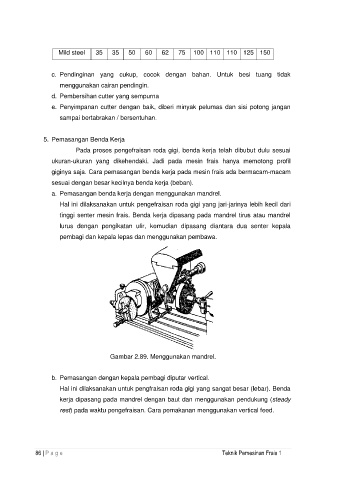

Gambar 2.89. Menggunakan mandrel.

b. Pemasangan dengan kepala pembagi diputar vertical.
Hal ini dilaksanakan untuk pengfraisan roda gigi yang sangat besar (lebar). Benda

kerja dipasang pada mandrel dengan baut dan menggunakan pendukung (steady
rest) pada waktu pengefraisan. Cara pemakanan menggunakan vertical feed.
