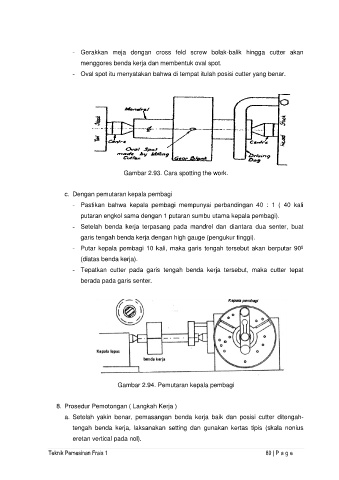

Page 97 - RENCANA PEMBELAJARAN

- Gerakkan meja dengan cross feld screw bolak-balik hingga cutter akan
menggores benda kerja dan membentuk oval spot.
- Oval spot itu menyatakan bahwa di tempat itulah posisi cutter yang benar.

Gambar 2.93. Cara spotting the work.

c. Dengan pemutaran kepala pembagi
- Pastikan bahwa kepala pembagi mempunyai perbandingan 40 : 1 ( 40 kali
putaran engkol sama dengan 1 putaran sumbu utama kepala pembagi).

- Setelah benda kerja terpasang pada mandrel dan diantara dua senter, buat
garis tengah benda kerja dengan high gauge (pengukur tinggi).

- Putar kepala pembagi 10 kali, maka garis tengah tersebut akan berputar 90º
(diatas benda kerja).
- Tepatkan cutter pada garis tengah benda kerja tersebut, maka cutter tepat

berada pada garis senter.

Gambar 2.94. Pemutaran kepala pembagi

8. Prosedur Pemotongan ( Langkah Kerja )

a. Setelah yakin benar, pemasangan benda kerja baik dan posisi cutter ditengah-
tengah benda kerja, laksanakan setting dan gunakan kertas tipis (skala nonius
eretan vertical pada nol).
