Bila gigi rack yang akan dibuat lebih panjang dari pergeseran melintang meja mesin
frais, maka benda kerja dipasang (dijepit) memanjang sepanjang meja mesin frais dan
diklem pada meja.

Jadi pembagian ukuran gigi dengan menggunakan pergeseran meja memanjang
(longitudinal slide). Pisau frais gigi dipasang pada kepala Vertical mesin frais atau
menggunakan rack milling attachment.

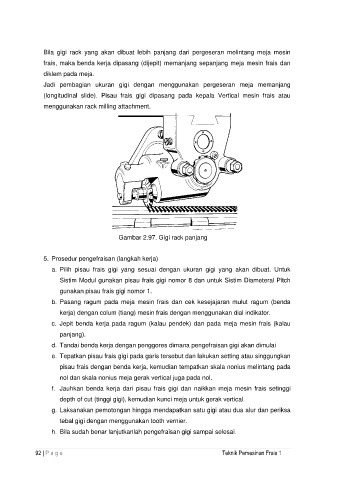

Gambar 2.97. Gigi rack panjang

5. Prosedur pengefraisan (langkah kerja)
a. Pilih pisau frais gigi yang sesuai dengan ukuran gigi yang akan dibuat. Untuk

Sistim Modul gunakan pisau frais gigi nomor 8 dan untuk Sistim Diameteral Pitch
gunakan pisau frais gigi nomor 1.
b. Pasang ragum pada meja mesin frais dan cek kesejajaran mulut ragum (benda

kerja) dengan colum (tiang) mesin frais dengan menggunakan dial indikator.
c. Jepit benda kerja pada ragum (kalau pendek) dan pada meja mesin frais (kalau
panjang).

d. Tandai benda kerja dengan penggores dimana pengefraisan gigi akan dimulai
e. Tepatkan pisau frais gigi pada garis tersebut dan lakukan setting atau singgungkan

pisau frais dengan benda kerja, kemudian tempatkan skala nonius melintang pada
nol dan skala nonius meja gerak vertical juga pada nol.
f. Jauhkan benda kerja dari pisau frais gigi dan naikkan meja mesin frais setinggi

depth of cut (tinggi gigi), kemudian kunci meja untuk gerak vertical.
g. Laksanakan pemotongan hingga mendapatkan satu gigi atau dua alur dan periksa

tebal gigi dengan menggunakan tooth vernier.
h. Bila sudah benar lanjutkanlah pengefraisan gigi sampai selesai.
