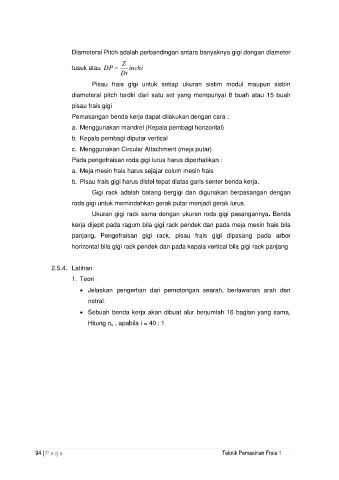

Diameteral Pitch adalah perbandingan antara banyaknya gigi dengan diameter
Z
tusuk atau DP  inchi
Dt

Pisau frais gigi untuk setiap ukuran sistim modul maupun sistim
diameteral pitch terdiri dari satu set yang mempunyai 8 buah atau 15 buah
pisau frais gigi

Pemasangan benda kerja dapat dilakukan dengan cara :
a. Menggunakan mandrel (Kepala pembagi horizontal)

b. Kepala pembagi diputar vertical
c. Menggunakan Circular Attachment (meja putar)
Pada pengefraisan roda gigi lurus harus diperhatikan :

a. Meja mesin frais harus sejajar colum mesin frais
b. Pisau frais gigi harus distel tepat diatas garis senter benda kerja.
Gigi rack adalah batang bergigi dan digunakan berpasangan dengan

roda gigi untuk memindahkan gerak putar menjadi gerak lurus.
Ukuran gigi rack sama dengan ukuran roda gigi pasangannya. Benda
kerja dijepit pada ragum bila gigi rack pendek dan pada meja mesin frais bila

panjang. Pengefraisan gigi rack, pisau frais gigi dipasang pada arbor
horizontal bila gigi rack pendek dan pada kepala vertical bila gigi rack panjang

2.5.4. Latihan
1. Teori

 Jelaskan pengertian dari pemotongan searah, berlawanan arah dan
netral.

 Sebuah benda kerja akan dibuat alur berjumlah 16 bagian yang sama,
Hitung n c , apabila i = 40 : 1
